产品中心 >> UHF频段数传电台 >> SATELLINE-3AS(d)Epic
  • 简介:特高频(UHF)10W电台(370…470 MHz)
  • 详细:

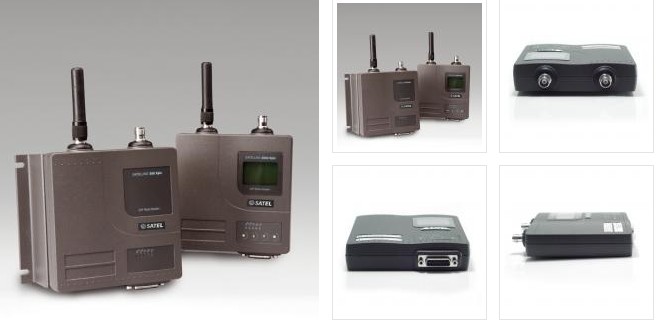

    SATELLINE-3AS(d) Epic

    配备一个高工率10W发射机和两个接收机。强劲的发射机为您提供更广阔的通信范围,站点间通信距离可达10至90公里。数传电台自动从两个独立的接收机选择最佳的型号,以便更好地接收信号。与普通地SATELLINE-3AS数传电台相比,Epic提供更广地通信范围和信号可靠性,将普通数传电台之间的通信距离扩大了两倍以上。

    分集接收

      您不需要在主站和移动分站之间建立直接的可视连接,因为无线电信号通过从建筑物和环境(如小山)的反射进行传输。无线电信号的传输速度视光的速度,所以从不同物体反射出去的信号会在不同时间到达接收机,进入接收天线的信号处于不同相位,因此在最坏情况下,两个“相反但相等”的信号会相互抵消,从而引起信号衰减。

      信号的倾角以半波间隔出现。接收信号的可靠性取决于接收天线的位置,即使离基站很近时也是如此。通过设置分集接收机的两个天线至少相隔3/4波长,这样他们就极少会同时处于衰减角度。信息总能被其中一个(如果不是两个)接收机接收。
    节能版本
      SATELLINE-3AS(d) Epic还有一个节能版本。此版本的功耗在接收时时1.7VA,在发射时的功耗同正常的Epic。例如在由太阳能电池板供电的应用中就特别需要这个节能功能。

    型号及其代码
    SATELLINE-3AS(d) Epic"d"指显示屏
    SATELLINE-3AS Epic YM3000技术支持
    SATELLINE-3Asd EpicYM3001徐工您好!有什么可以帮助您的吗?
    销售人员
    销售1您好!有什么可以帮助您的吗?
    节能版本 销售2您好!有什么可以帮助您的吗?
    SATELLINE-3AS Epic DB PWRS YM3008销售3您好!有什么可以帮助您的吗?
    SATELLINE-3AS Epic C PWRS YM3009销售4您好!有什么可以帮助您的吗?
    售后
    带散热器 售后1 您好!有什么可以帮助您的吗?
    SATELLINE-3AS Epic CYM3002售后2您好!有什么可以帮助您的吗?
    SATELLINE-3ASd Epic C YM3003


    双频带
    SATELLINE-3AS Epic DBYM3004
    SATELLINE-3ASd Epic DBYM3005

    双频带配散热器
    SATELLINE-3AS Epic C DBYM3006
    SATELLINE-3ASd Epic C DBYM3007

    3AS EPIC技术规格
    接收-发射
    频率范围 330…470MHz
    信道间隔 12.5 kHz / 20 kHz / 25 kHz
    信道数量 160 或80

    发射机
    载波功率 1, 2, 5 or 10 W / 50 ohm
    载波功率稳定性 +2 dB / - 3 dB

    接收机
    灵敏度 < -115 dBm (BER < 10 E-3)
    同频抑制 > - 12 dB
    邻信道选择性 > 60 dB / > 70 dB
    互调衰减 > 65 dB
    杂散辐射 < 2 nW
    分集方案 空间分集,选择合并

    数据传输
    接口 RS-232 or RS-485,RS-422
    接口连接器 D15,母型
    RS接口的数据传输率 300-38400 bps
    无线接口的数据速率 19200 bps (25 kHz 信道)
    9600 bps (12.5 / 20 kHz 信道)
    数据格式 异步数据

    其他
    无线接头 TNC, 50 ohm, 母型
    工作电压 + 11.8 … + 30 Vdc
    功耗 3 VA 典型值(接收)
    25 VA 典型值(发送)
    尺寸(高×宽×深) 154×123×29 mm 不包括散热器
    154×151×77 mm 包括散热器
    重量 580 g 不包括散热器
    1480 g 包括散热器
    工作温度 -25℃… +55℃(根据ETSI标准检测)
    -40℃… +75℃  (最小/最大绝对值)
    储藏温度 -40℃… +85℃
