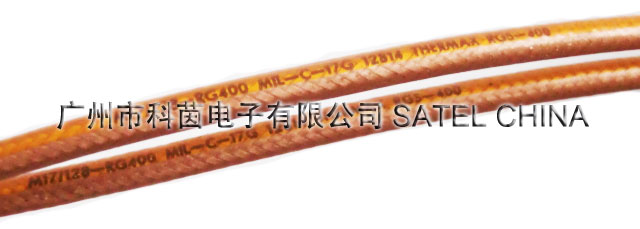

THERMAX RG-400是50欧-3型号中最好的一种同轴线,可用高频5.8G甚至10GHz通讯。其它电缆一般为0-3Ghz,因受一些接头的局限比如SMA,TNC绝大部分只能接-3或一些设备的局限,无法使用更粗的电缆.因此它的出现,既解决了相对高频+低损耗 也解决了设备对线径的要求.
结构参数
| 材料 | 直径 | |
内导体 | 镀银铜线 | 19X0.203 |
绝缘体 | 聚四氟乙烯 | 2.95 |
外导体 | 双层镀银铜线编织 | 3.95 |
| 护套 | FEP | 4.95 |
电性能参数
| 电容 | 105 |
阻抗 | 50 |
速率 | 70 |
弯曲半径 | 25 |
最大工作电压 | 1900 |
| 最大工作频率 | 12400 |
| 工作温度范围 | -55至+200 |
衰减（典型值）
| 频率（MHZ） | 衰减（dB/m） |
100 | 0.144 |
400 | 0.295 |
1000 | 0.482 |
3000 | 1.184 |
5000 | 1.050 |
| 11000 | 1.899 |
