产品中心 >> 大功率高防护数传电台 >> SATELLINE-4Pro
  • 简介:频率范围:406.180 … 470 MHz/35W 空中速率 28800 bps / 串口速率 115200 bps
  • 详细:

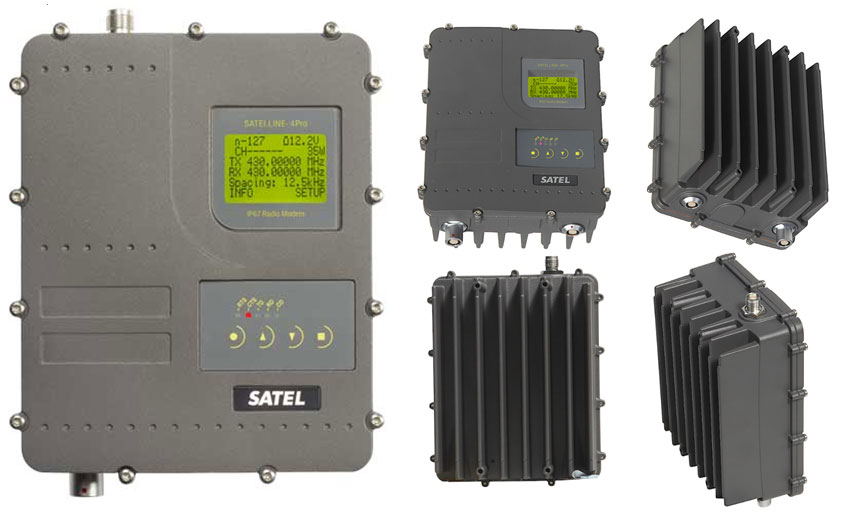

    SATELLINE-4Pro
    无线世界----当地解决方案
      SATELLINE-4Pro 是IP67(NEMA 6)等级的配备一个高功率( 35W)发射机以及28.8kpbs高速率的UHF数传电台。它被设计为在条件苛刻的地方移动使用。按照IP67标准版,SATELLINE-4Pro的机壳和连接头是防水和防尘的。
    SATELLINE-4Pro 配备一个液晶显示屏和一个小键盘,用来指示当前工作状态(工作频率和信道数),显示功率,电压水平和场强。
    户外耐用的数传电台
      SATELLINE-4Pro 非常适合在各种天气情况下移动领域的应用。由于大功率发射,通信距离大于80公里。

      用户通过液晶显示屏,用户可以监控目前的操作情况(频率,频道数量)以及电台的情况(功率,电压)
    可靠的数据传输
      SATELLINE-4Pro 具有前向纠错功能(FEC),可以提前检查和纠正数据包中的错误,使出错率最小化。
      在SATELLINE-4Pro网络中,任何子站都可以作为中继,以这种模式(存储转发)工作时,数传电台接受消息,然后缓存收到的数据,并使用与接受同样的无线信道将数据发送到别的子站。
      在SATELLINE-4Pro起重要作用的是嵌入式消息路由软件,在正确设置之后,将自动处理数传电台网络中的路由信息。通信是透明的,从而完全兼容大多数用户通信协议。
    专家的帮助无时不在
      经过20多年的发展,SATEL OY已经成长为全世界居于领导地位数传电台制造商之一。
      通过在产品设计和国际市场的开发上的持续不断的努力和锐意创新,我们现在拥有非常多的可供选择的数传电台,通过全世界的广泛的有技巧的发行人网络运作。我们也聚集了相当可观的不同电台的运用。所以,无论你的运用是哪一种,只要你需要你就可以寻求专家的帮助。
      数传电台被运用在机场,在供水系统,在电力设备上,以及为城市的管理系统建立位置数据。
    兼容 Pacific Crest 、 Trimtalk以及SOUTH 协议
      经过SATEL公司二十多年的不懈努力,设计和制造出兼容其他电台特定的PCC协议, SOUTH和Trimtalk协议。SATELLINE-4Pro除了兼容SATEL 3AS系列产品还提供如下选择:
    Radio compatibility Mode:
    ------------------------
    1)Satel 3AS
    2)Option 1 Pacific Crest 4-FSK modulation, Transparent mode/FEC ON/Scrambling ON..
    3)Option 2 Pacific Crest GMSK modulation, Transparent mode/FEC ON/Scrambling ON.
    4)Option 3 TRIMTALK GMSK modulation, Transparent mode
    5)Option 4 TrimTalk450s(T) = TrimTalk450s GMSK (Rx fitted to Trimble transmitter)
    6)Option 5 TRIMTALK GMSK modulation, Transparent mode
    7)Option 6 Pacific Crest-FST = Pacific Crest Transparent FST (4-FSK), FEC ON/Scrambling ON.
    8)Option 7 SOUTH (SOUTH Surveying & Mapping Instrument Co. Ltd)

    详细参数请向经销商索取35W用户手册。

    技术规格
    接收-发射

    调制方式4FSK, 8FSK, 16FSK, GMSK (PacificCrest, TRIMTALK)
    频率范围 406.180…470.000 MHz
    信道间隔12.5 kHz / 25 kHz(可以通过软件自行选择)
    调频范围 63.82MHz
    频率稳定度< 1 kHz
    发射类型F1D
    通信模式半双工

    发射机

    载波功率2,10,20,25 or 35 W / 50 ohm
    5,10,20 or 25 W / 50 ohm(可选)
    载波功率稳定性(+2 dB /-3 dB)
    发射负载100%(22℃ / 35℃)   40%
    35W-20 分钟 / 13 分钟   没有限制
    10W-没有限制 / 50 分钟   没有限制

    接收机

    灵敏度-114 dBm (BER < 10E-3)
    共信道抑制> -12 dB
    邻信道选择性> 47 dB @ 12.5 kHz
    > 52 dB @ 25 kHz
    互调衰减> 60 dB
    杂散辐射< 2 nW

    数据传输
    接口 RS-232
    接口连接器防水防尘IP67
    8针 ODU
    RS接口速度9600-115200 bps
    无线接口速度28800 bps(25 kHz 信道)
    14400 bps(12.5kHz 信道)
    数据格式 异步RS-232

    其他
    工作电压*** +9…+16 Vdc
    工作电压馈电4针,ODU MINI-Snap Size 1
    功耗(平均)1.8 W 标准(接收)
    120 W 标准 (发射功率35W)
    100 W 标准 (发射功率25W)0.4 W 标准 (休眠状态)
    工作温度-30℃…+60℃
    -40℃…+75℃(最小/最大绝对值)
    储藏温度-40℃…+85℃
    天线连接器TNC,50 ohm,母型
    机构铝外壳
    尺寸(高×宽×深)189×138×71 mm
    重量 1420g
    IP 等级IP 67(NEMA 6)

    备注:
    数值如有更改,恕不另行通知。
    * 如果持续使用高输出功率或带高负载,设备会产生馀热。为了防止过热,输出功率将自动降低。 图表中显示不同的输出功率和负载@22℃和35℃具有不同的操作时间。
    ** 取决于接收机的设置。
    *** ≥ + 12 Vdc @ 35 W 输出功率
