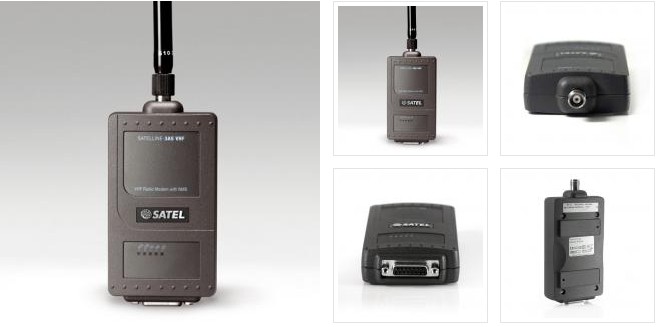

SATELLINE-3AS(d) VHF
SATELLINE-3AS(d) VHF是半双工、高传输速率的数传电台，具有最新的硬件功能和全新的软件架构，其工作频段分别为135...174 MHz / 218...238 MHz。频道间隔为12.5kMz或者25 kHz，对应的无线下载（OTA）数据速率分别为9600bps和19,200bps。
SATELL NMS软件为设计无线网络提供功能强大的图形工具，从而确保NMS速传电台仅收发想要的信息。
NMS的其他好处:
* 通过预先显示预期的错误和故障，增强可靠性
* 通过远程配置，减少配置和维护成本
* 适应客户协议和应用的灵活性
SATEL数传电台兼容最广泛使用的串行接口：RS-232、RS-485和RS-422。终端数据速率可在1200bps至38400bps之间进行选择。发射机的载波功率可以在100mW~5W范围内设置。当需要用5W输出功率连续发射信号时，可以选用装有散热器的SATELLINE-3AS(d) VHF机型。根据实地状况的不同，通信连接范围可达数十公里。SATELLINE-3AS(d) VHF的一个特殊优势十覆盖范围广。在具有相同载波功率和天线增益的情况下，其通信范围要比UHF数传电台广30%到50％。
型号及其代码
SATELLINE-3AS VHF (1W,无显示屏和无散热器) | YM5000 |
SATELLINE-3ASd VHF (1W,带显示屏和无散热器) | YM5010 |
SATELLINE-3AS VHF C (5W,无显示屏和带散热器) | YM5020 |
SATELLINE-3ASd VHF C (5W,带显示屏和带散热器) | YM5030 |
技术规格发射-接收
频率范围 | 135...174 MHz / 218...238 MHz |
信道间隔 | 12.5 kHz / 25 kHz |
信道数 | 1760 max. |
频率稳定性 | < ± 650 Hz |
发射类型 | F1D |
通信模式 | 半双工 |
发射机
载波功率 | 100 mW, 500 mW, 1 W, 5 W / 50 ohm |
载波功率稳定性 | + 1,5 dB/ - 1,5 dB |
接收机
灵敏度 | < - 115 dBm (BER < 10E-3) |
信道压制 | > - 12 dB |
数据传输
接口 | RS-232,RS-485,or RS-422 |
接口连接器 | D15, 母型 |
RS接口的数据速率 | 1200–38400 bps |
无线接口的数据速率 | 9600 / 19200 bps |
数据格式 | 异步数据 |
其他
无线接头 | TNC,50 ohm,母型 |
工作电压 | + 9…+ 30 Vdc |
功耗 | 1.7 VA 最大值 （接收） |
结构 | 铝外壳 |
尺寸 （ 高 × 宽 × 深 ） | 137 × 67 × 29 mm （不包括散热器） |
重量 | 265 g （不包括散热器） |
工作温度 | -25℃…+55℃ （根据ETSI标准测试） |
存储温度 | -40℃…+85℃ |
